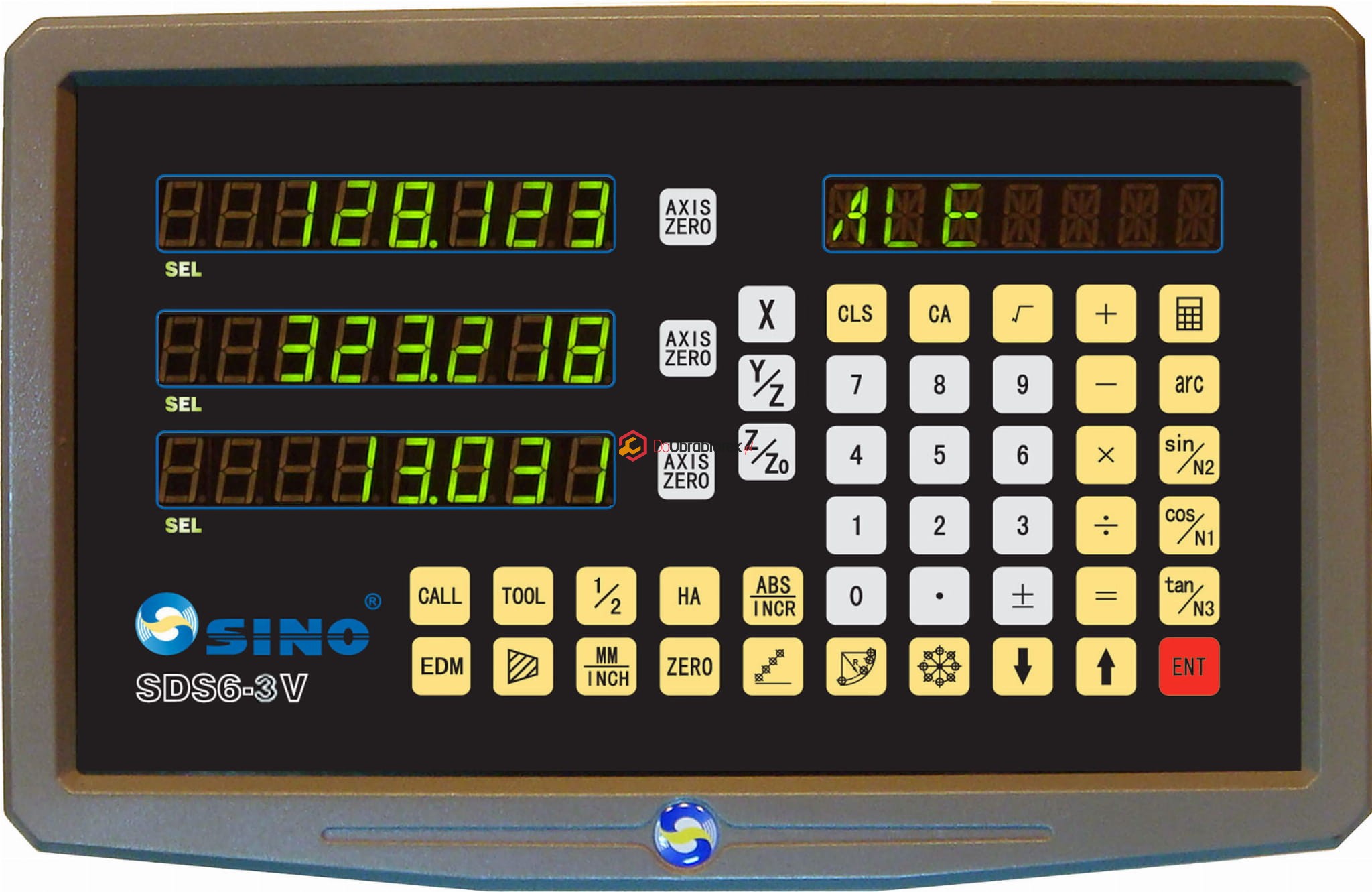

Czytnik Cyfrowy SINO - SDS6-3VE - 1 punkt wyłączenia
Opis
Urządzenia odczytowo-sterujące serii SDS6 mają wszechstronne zastosowanie. Podczas gdy u niektórych innych producentów do różnych zastosowań wymagane są różne urządzenia, urządzenie SDS6 dysponuje wszystkimi funkcjami. Urządzenie obsługujące 2 osie znajduje zastosowanie w wiertarkach, frezarkach, tokarkach i szlifierkach, a urządzenie obsługujące 3 osie w wiertarkach, frezarkach i tokarkach. 16 bitowy wyświetlacz ciekłokrystaliczny i 16 bitowy procesor zapewniają szybkie i pewne przetworzenie sygnału.
Funkcje (w zależności od ustawienia w menu podstawowym)
- Wszystkie funkcje kalkulatora kieszonkowego
- Kąty i łuki (obróbka zaokrągleń wewnętrznych i zewnętrznych)
- 200 miejsc pamięci
- Kompensacja średnicy narzędzia
- Przełączanie milimetry/cale
- Wybór kordynatów tryb absolutny / inkrementalny (przyrostowy)
- Liniowe serie otworów
- Obróbka wyciętego otworu (ważny szczegół: SDS6-3V pokazuje także oś Z)
- Frezowanie zagłębień z podaneim osi Z w przypadku SDS6-3V
- Filtrowanie sygnału. Ma zastosowanie przy współpracy ze szlifierką i zapobiega migotaniu ostatniej cyfry, które niekiedy powstaje na skutek własnych drgań szlifierki.
- Zapamiętywanie ostatnich wartości. W przypadku wyłączenia urządzenia lub przerwania dopływu prądu ostatnie pokazane wartości zostają zapamiętne i ukazują się po ponownym włączeniu.
- Funkcja „drzemka". Ustawienia są zapamiętywane także przy wyłączonej maszynie.
- Wyznaczanie środka poprzez dzielenie wartości przez dwa
- Podwajanie wartości przy podanych średnicach (przy współpracy z tokarką)
- Obliczanie stożka (przy współpracy z tokarką)
- Prawdziwy trzeci segment wyświetlacza w trybie tokarkowym. Pierwszy segment pokazuje oś X, drugi segment Z i Zo przeliczone pomiędzy sobą (albo do wyboru samo Z), a trzeci segment samo Zo.
- Liniowa kompensacja błędów
- Nieliniowa 40 punktowa kompensacja błędów. To jest prawdziwa korekta, a nie tylko przybliżona jak przy kompensacji liniowej.
- Urządzenie z punktem wyłącznikowym na osi Z przeznaczone do maszyn erozyjnych dostępne opcjonalnie.
Funkcje specjalne poszczególnych modeli:
Urządzenia odczytowo-sterujące z możliwością podłączenia czwartego liniału o oznaczeniu SDS6-4V. Znajduje ono zastosowanie w wiertarkach, frezarkach i tokarkach, ale głównie w wiertarkach i frezarkach, bo czwarta oś jest rozliczana z osią Z i dlatego nie posiada własnego segmentu na wyświetlaczu. To jest potrzebne wtedy, jeśli istnieje zarówno możliwość podnoszenia i opuszczania stołu roboczego, jak i posuw tulei wrzecionowej.
Funkcja specjalna SDS6-3V w trybie tokarkowym. Z i Zo są wzajemnie przeliczane. Działa to tylko wtedy dobrze, jeśli sanie narzędziowe są ustawione dokładnie równolegle do osi Z. Jeśli sanie narzędziowe zostaną ustawione pod kątem, to pokazana wartość nie będzie odpowiadać rzeczywistości. Przebyte 10 mm na osi Zo będą odpowiadać nie 10 mm na osi Z, lecz - w zależności od kąta - wartości mniejszej niż 10 mm. W urządzeniu SDS6-3V wystarczy podać pochylenie sań narzędziowych w stopniach, a ono samo oblicza właściwy posuw dla osi Z. Ale jeśli przy skośnie ustawionych saniach narzędziowych pracujemy na osi Zo, to zmienia się także wartość na osi X, i także ona zostanie skorygowana.
Urządzenie odczytowo-sterujące SDS6-3VABM obsługujące 3 osie w wiertarkach, frezarkach i tokarkach, wyposażone w 3 przewody podłączeniowe o długości 2 m (zaopatrzone w giętką, nierdzewną osłonę stalową średnicy 6 mm, jakie stosuje się do podłączania liniałów optycznych typu KA-200, por. zdjęcie), 16 bitowy wyświetlacz ciekłokrystaliczny i 16 bitowy procesor do współpracy zarówno z liniałami objętościowymi jak i optycznymi.
Urządzenie odczytowo-sterujące SDS6-3VABM obsługujące 3 osie w wiertarkach, frezarkach i tokarkach, wyposażone w 3 przewody podłączeniowe o długości 2 m (zaopatrzone w giętką, nierdzewną osłonę stalową średnicy 6 mm, jakie stosuje się do podłączania liniałów optycznych typu KA-200, por. zdjęcie), 16 bitowy wyświetlacz ciekłokrystaliczny i 16 bitowy procesor do współpracy zarówno z liniałami objętościowymi jak i optycznymi. Ze względu na zasilanie poprzez przewód z urządzenia odczytowego liniały nie wymagają baterii. Urządzenie współpracuje z liniałami stosującymi protokół 1*24 bitowy i zasilanie 1,5 V. Pokazuje 2 miejsca po przecinku. Wszystkie znane nam liniały mają gniazda nie w pełni zadowalające i dlatego radzimy wszystkim użytkownikom, by przylutowali te 3 przewody i zaoszczędzili sobie tym wiele nerwów.
Dane techniczne:
- stabilna lita obudowa metalowa
- zasilanie: 80-260 V, 50-60 Hz
- pobór mocy: 25VA
- temperatura robocza: 0-45 stopni Celsjusza
- przetwarzany sygnał: odwrócony EIA-422A
- maksymalna frekwencja wejściowa: 5 MHz
